Rilievo Compendio Demaniale 1995

Isola di San Giorgio Maggiore - Venezia

Rilievo scientifico con individuazioni architettoniche e deformometriche

Il rilievo in questione aveva come oggetto l'individuazione dei danni arrecati al Compendio Demaniale dell'Isola di San Giorgio, dall'onda causata dal passaggio delle navi sul Canal Grande, nella fattispecie il Compendio composto da un palazzo con relativa cavana e protetto da un fantastico molo monumentale, presentava problemi conseguenti all'erosione da salsedine, dal cedimento delle strutture, nonché erosione sotto le fondazioni del terreno.
Al fine di restituire graficamente i risultati dei dati rilevati si è utilizzata una stazione totale PENTAX PTS10 per collegare tra loro rilievi architettonici, rilievi topografici, rilievi battimetrici, rilievi da sub, rilievi deformometrici e rilievi clinometrici.
Il tutto è stato raggruppato in tavole esplicative in formato dwg.

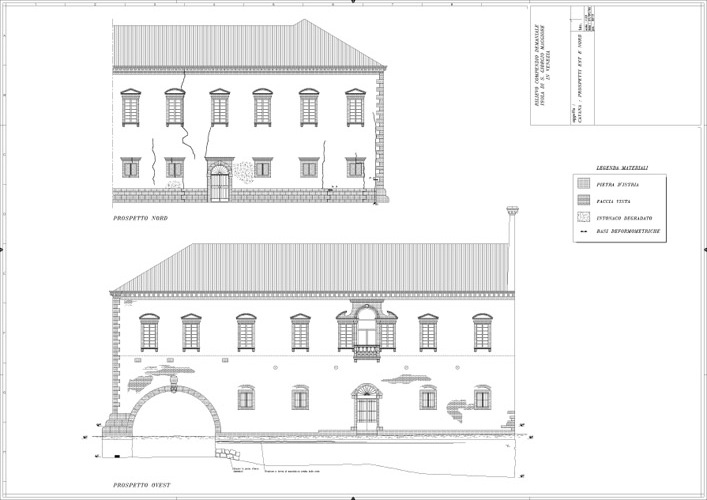

Cavana: prospetto est e nord, rilievo scientifico con individuazione materiali e segni di degrado nonché posizioni in cui inserire basi deformometriche.

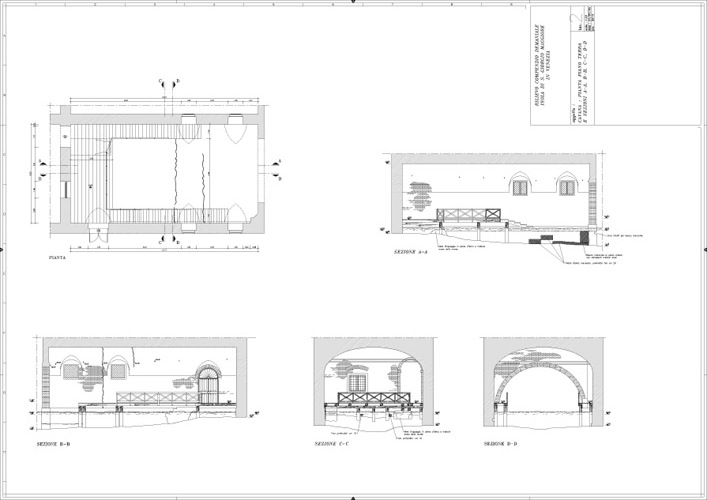

Cavana: pianta piano terra e sezioni.

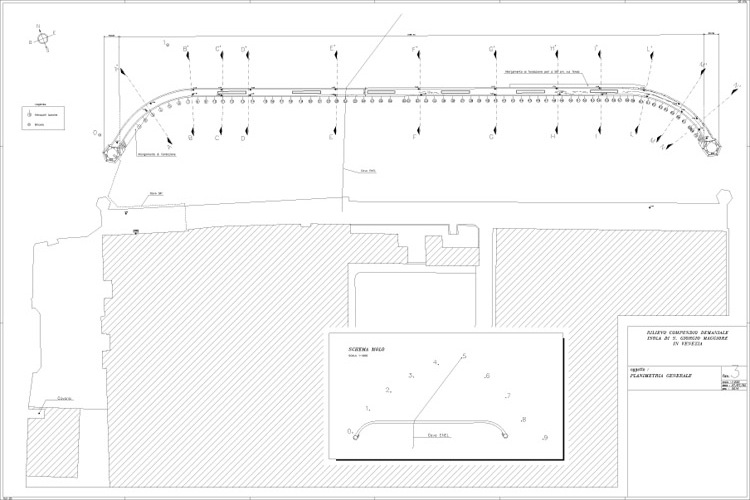

Planimetria generale molo.

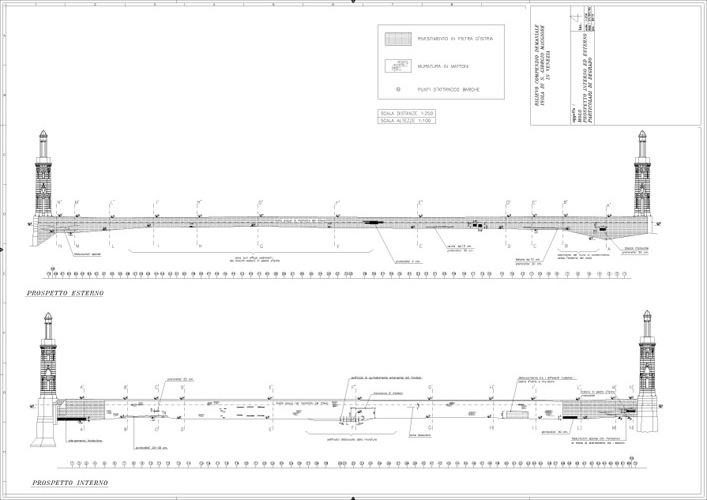

Molo: prospetti interni ed esterni con particolari di degrado.

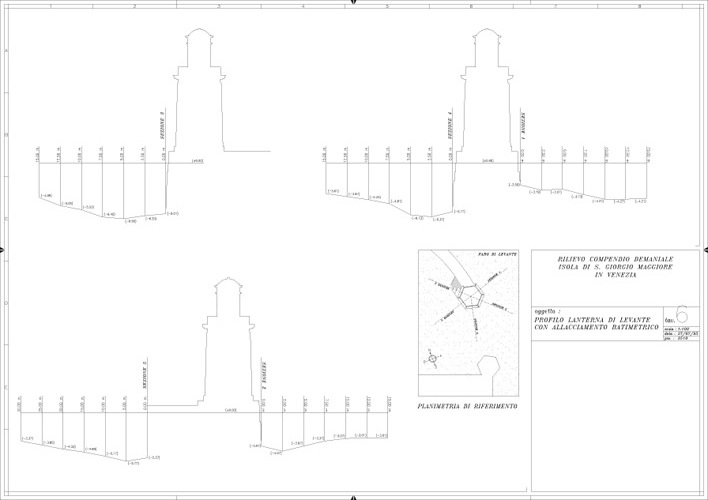

Profilo lanterne molo con allacciamento a rilievo battimetrico laguna 1.

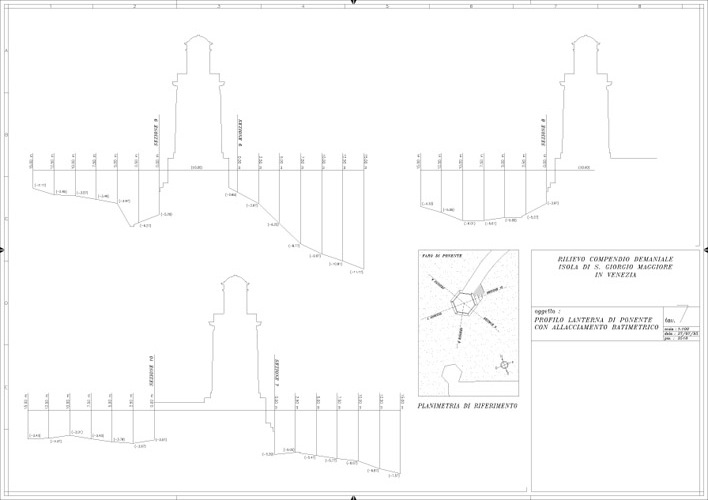

Profilo lanterne molo con allacciamento a rilievo battimetrico laguna 2.

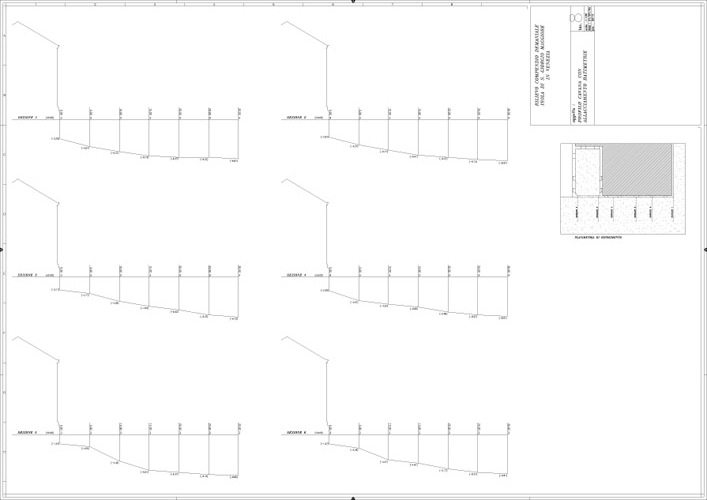

Profilo cavana con allacciamento battimetrico.

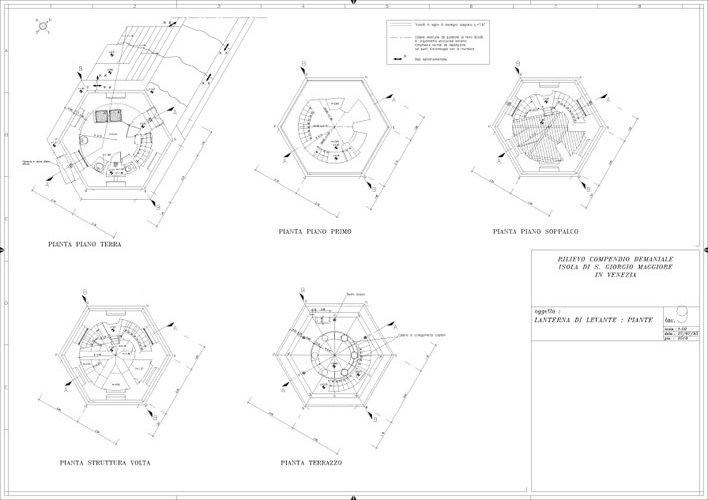

Lanterna di levante: piante con individuazione materiale e basi deformometriche.

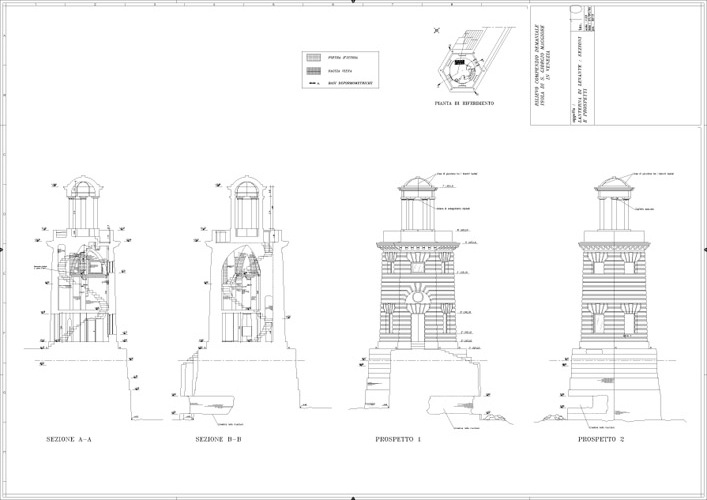

Lanterna di levante: sezioni, prospetti e stato conservativo.

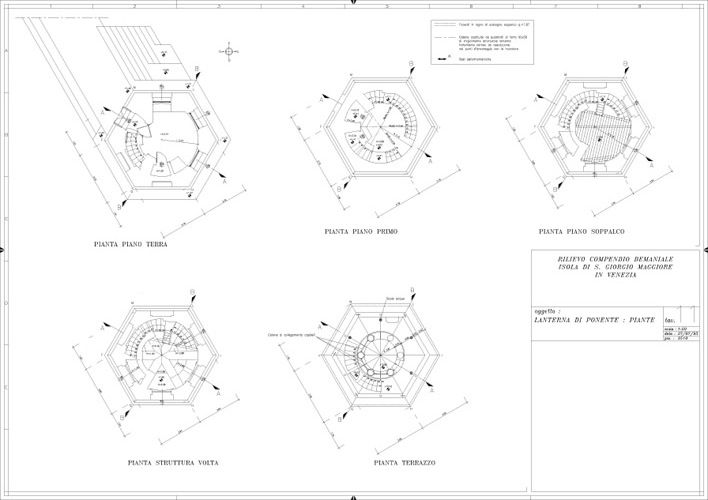

Lanterna di ponente: piante.

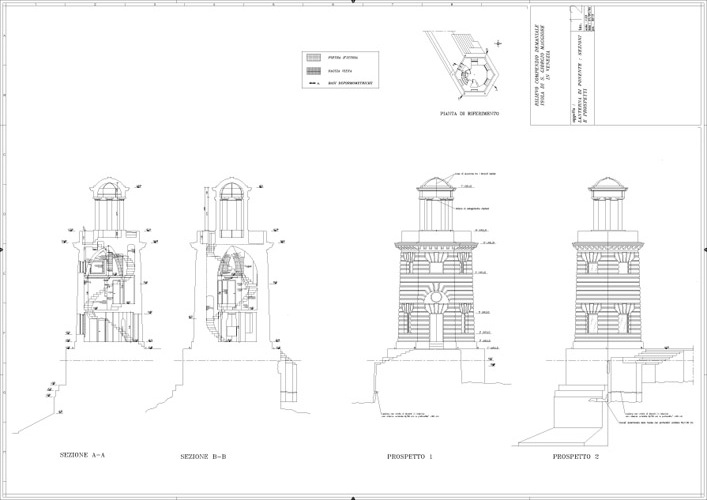

Lanterna di ponente: sezioni e prospetti.

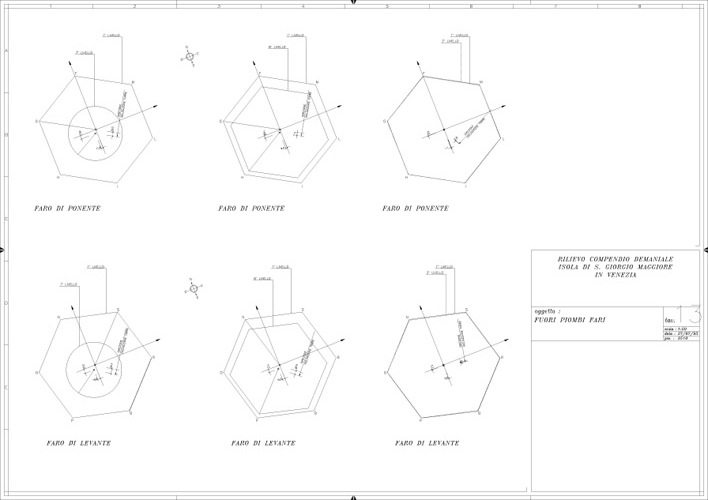

Fuori piombo lanterne.
